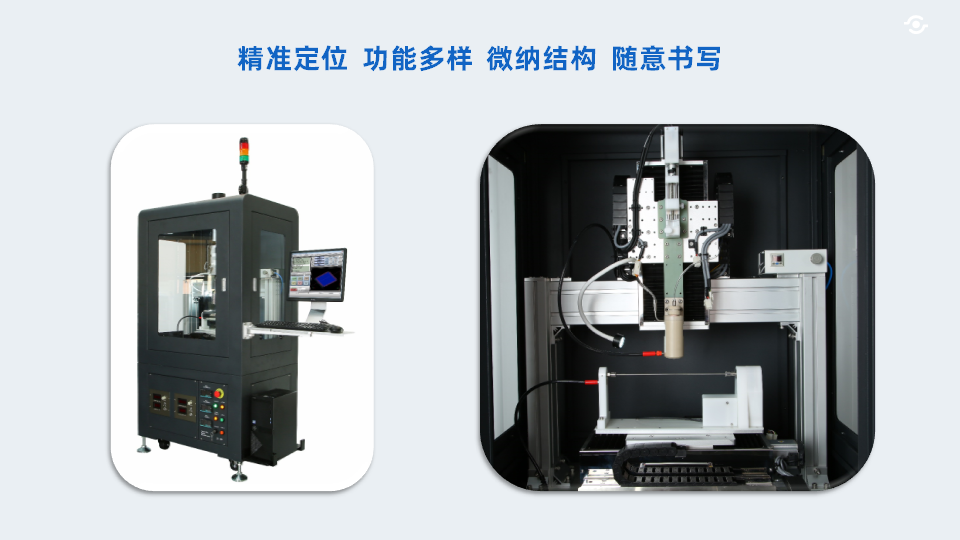

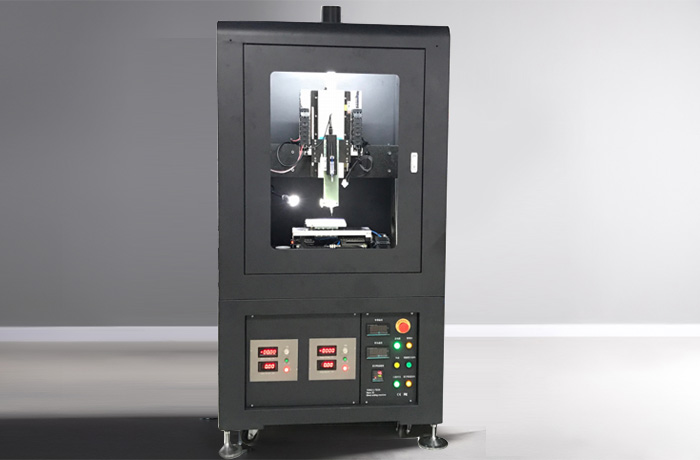

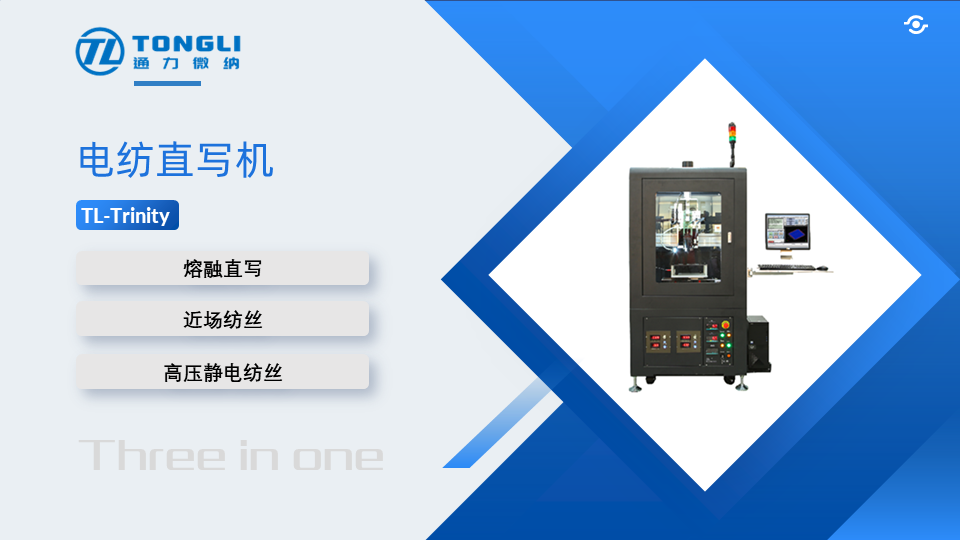

- 電紡直寫機
－ 加熱溫度: 室溫～240?C
－ 噴頭直徑: ?0.5mm，0.6mm，1mm，1.5mm，2mm or others.
－ 液體推進速率可調。
－ 無溶劑殘留和污染。

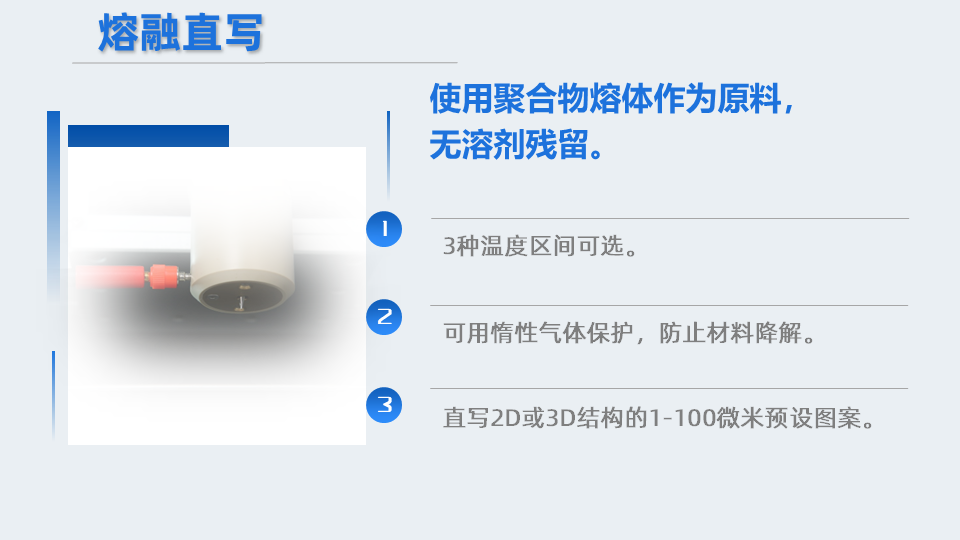

高壓熔體直寫原理

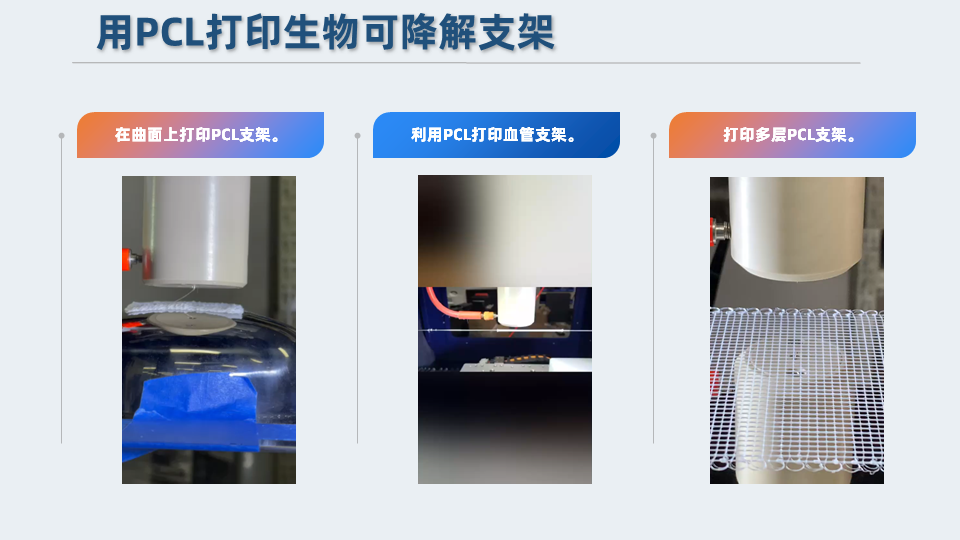

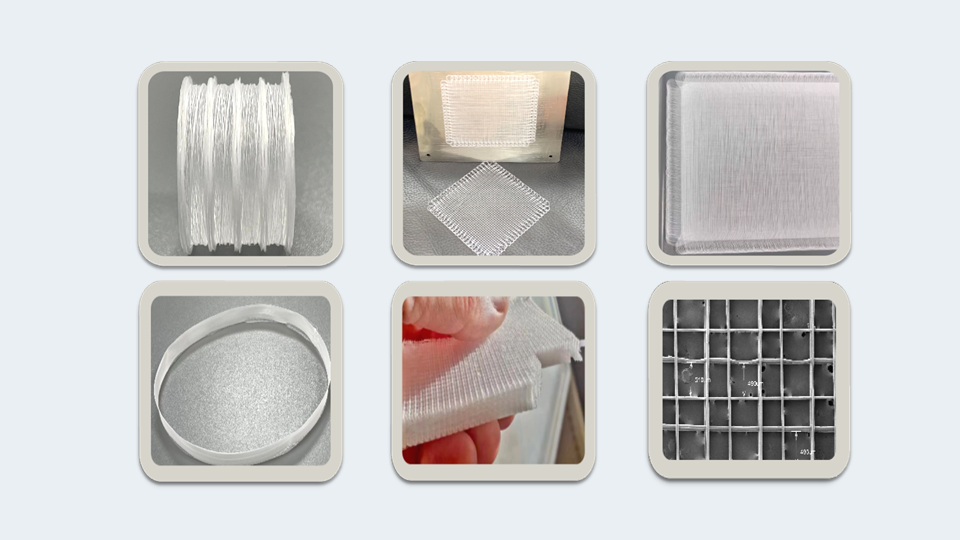

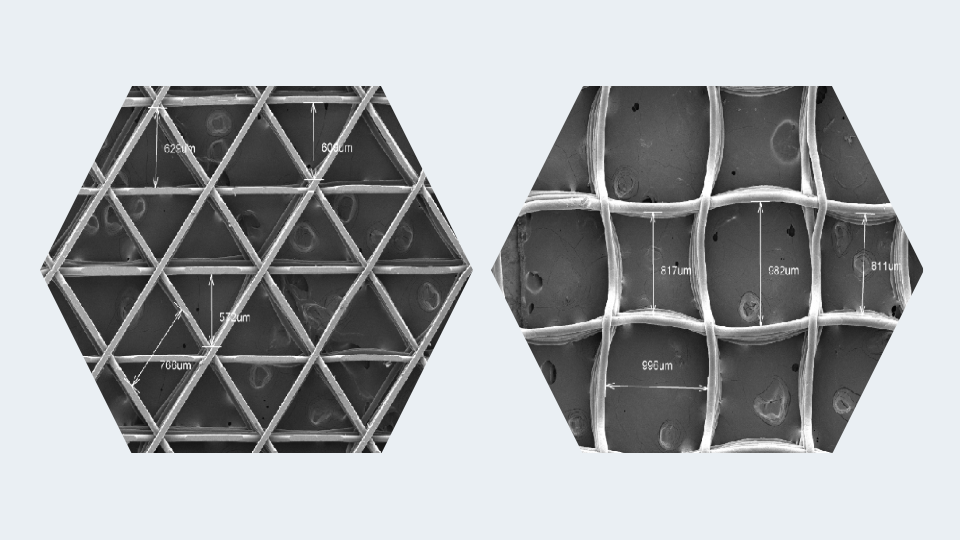

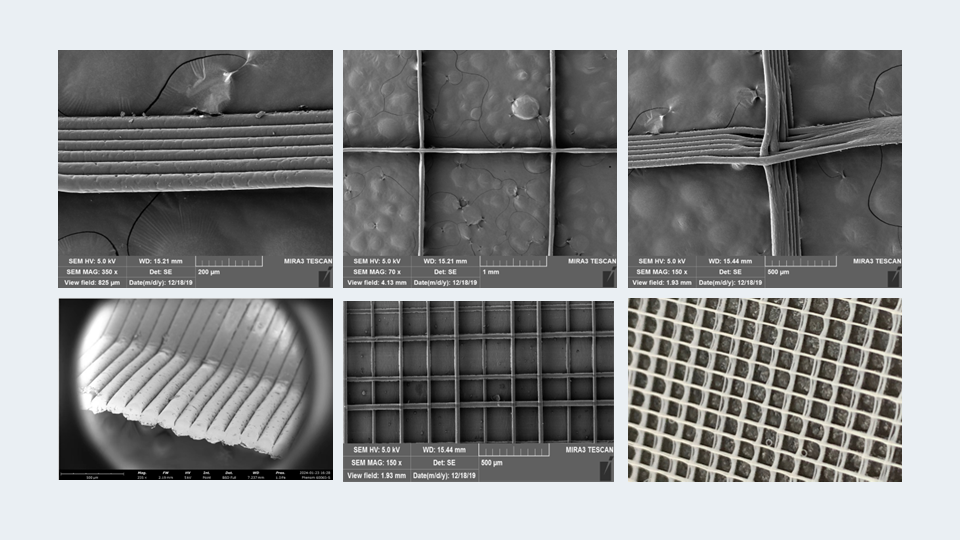

高壓熔體直寫法是將聚合物加熱熔融后利用高壓電場力對聚合物熔體進行拉伸，聚合物熔體在拉伸的過程中冷卻凝固成納米纖維的紡絲方法。熔體靜電紡絲方法非常適合制作組織工程的支架。與目前廣泛使用的溶液靜電紡絲不同的是，熔體靜電紡絲不使用溶劑，沒有溶劑揮發和毒性的問題影響。另外，熔融的聚合物通常具有高粘度，并且是不導電的，因此紡絲過程中鞭動小，電學性能穩定，可以實現精確3D打印和纖維直寫，制備有序排列的逐層堆積的立體纖維支架。
與溶液靜電紡絲相比，熔體靜電紡絲有以下優點：
1.無需使用溶劑：經濟（節省溶劑費用）；安全（不用擔心溶劑引起的火災）；環保（無溶劑對環境的污染）；高效（纖維純度高，無溶劑殘留）。
2.某些極難溶解的聚合物也可以電紡成納米纖維。
3.紡絲過程纖維鞭動小，纖維沉積的可控性強。
設備性能參數
項目 | 配置詳情 |
電源 | 220V, 380V,頻率:50/60Hz |
高壓電源P（可選配件，標配不包含） | 0-30KV,數字顯示 |
高壓負電源 | -20KV~0KV， 數字顯示 |
噴頭直徑 | ID = 0.3mm，0.4mm，0.5mm |

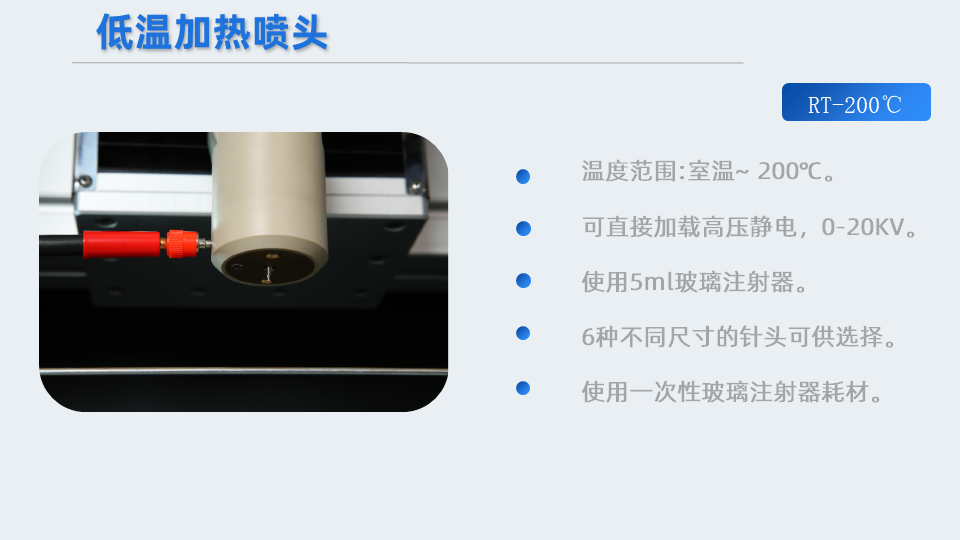

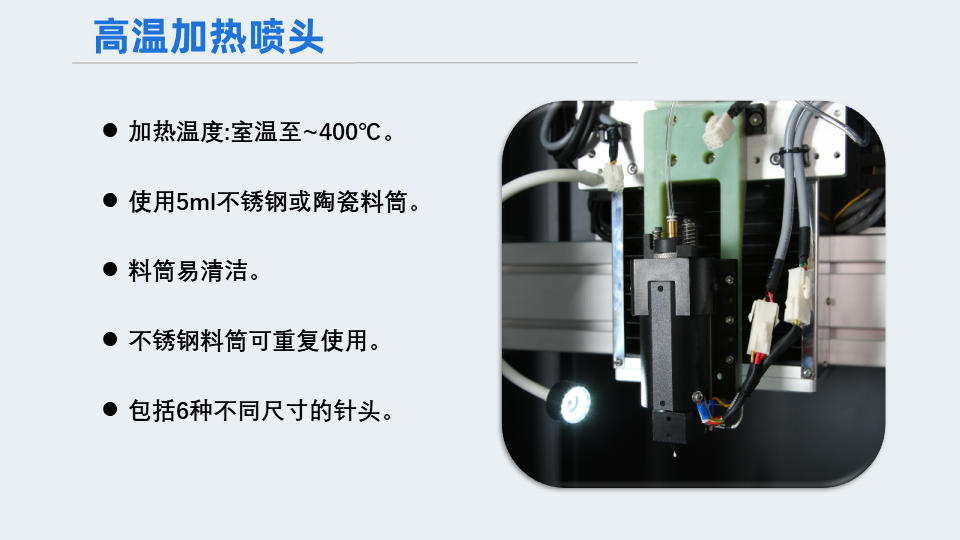

噴頭加熱系統 | |
加熱方式 | 分段式電加熱 |
加熱溫度 | 室溫 ～200℃ |

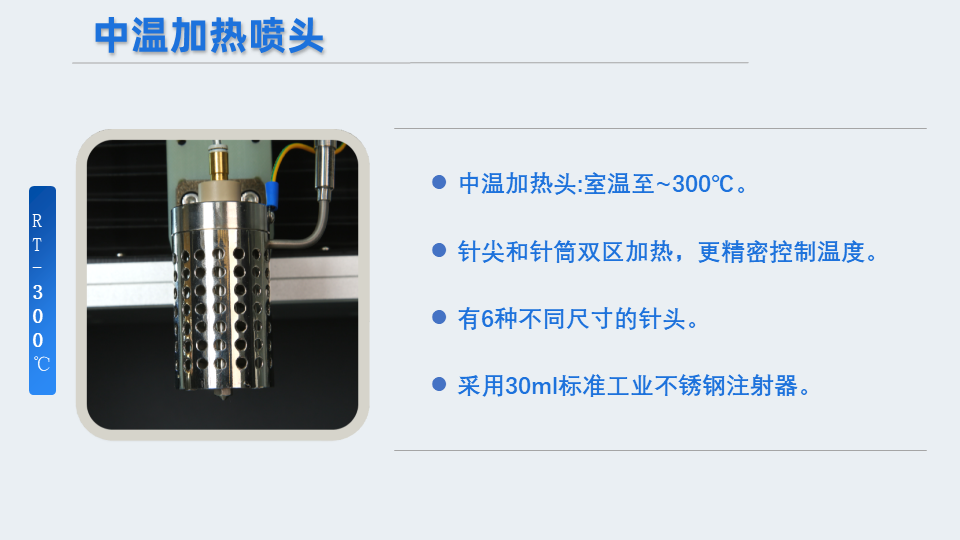

單區加熱系統（可選配件，標配不包含） | 室溫 ～300℃ |
絕緣針管加熱 （可選配件，標配不包含） | 室溫 ～100℃（配合高壓電源P使用） |
噴頭移動裝置 | ?Z軸閉環伺服電機調節高度和紡絲距離。 ?定位精度：0.1μm，出廠前激光衍射距離校正 ?100nm光柵尺實時反饋 |

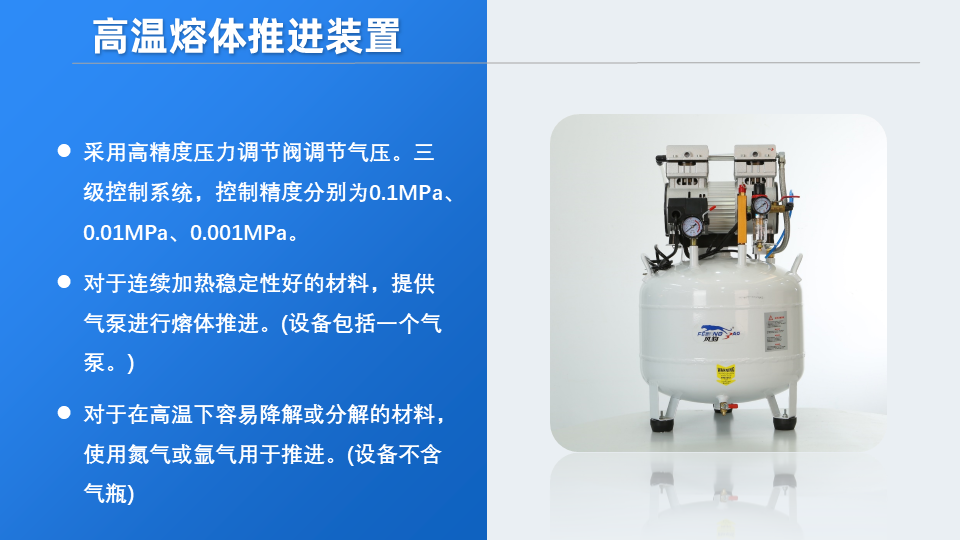

熔體推進裝置 | ?熔體推進速度和壓力可調。根據不同的熔體粘度和流動性，配置相應的推進裝置。 ?注射泵精密推進 |
|

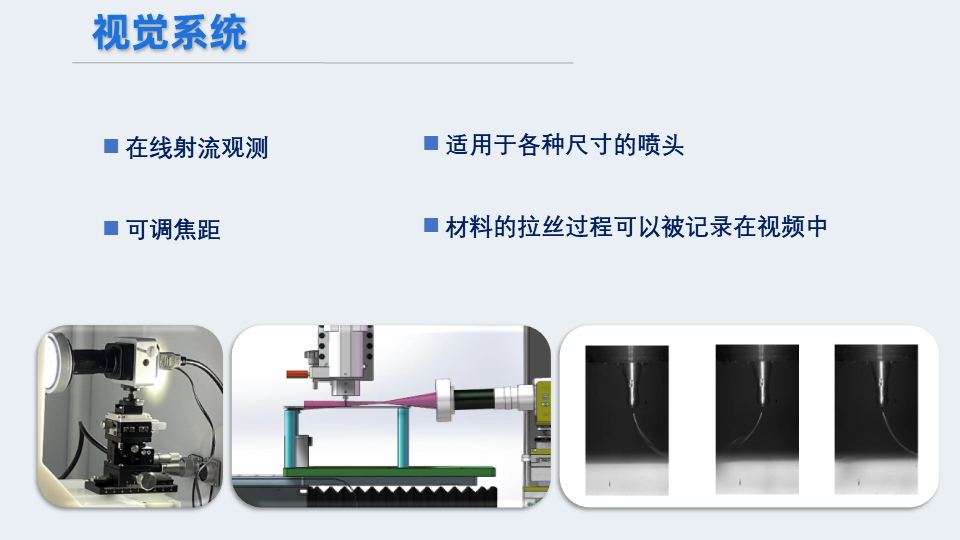

視覺系統（選配） | 德國品牌，千兆高速實時傳輸，圖像清晰無遲滯。 |
| CCD定位。可實現在接收板的指定的坐標范圍直寫。 自動糾正裝載接收板的角度誤差。實現對位直寫。 |

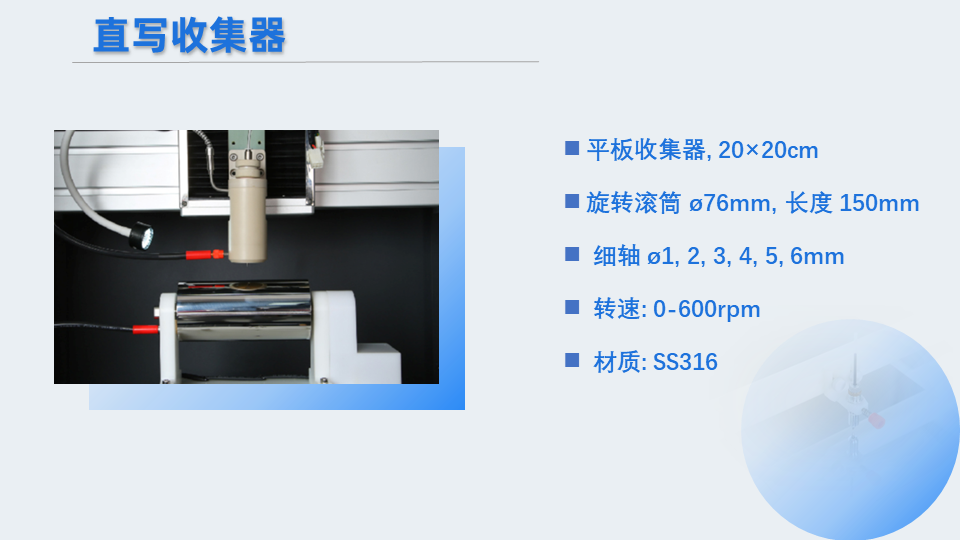

接收板 | 尺寸: 150mm*150mm， 不銹鋼316平板。 |
X-Y運動平臺 (詳細參數見下頁）
（承載平板收絲器或其他形狀的收絲器） | （1）XY平臺運動精度：X軸和Y軸的位置分辨率為0.1μm， （2）直線電機傳動。（無需使用絲桿，無機械磨損） （3）運動機構搭配超精密光柵尺，實時反饋位置，分辨率0.1um。 （4）出廠前對光柵尺進行激光衍射距離校正。 （2）運動軌跡控制：由電腦控制，路徑輸入由CAD導入。配置高精密運動控制軟件。 可對CAD圖形進行二次編輯。 （3）速度范圍：0~400mm/s |
運動控制軟件
| ACS運動控制卡+ SpiiPlusSPC standard. |
環境溫度控制系統 | 室溫 ～240℃ |

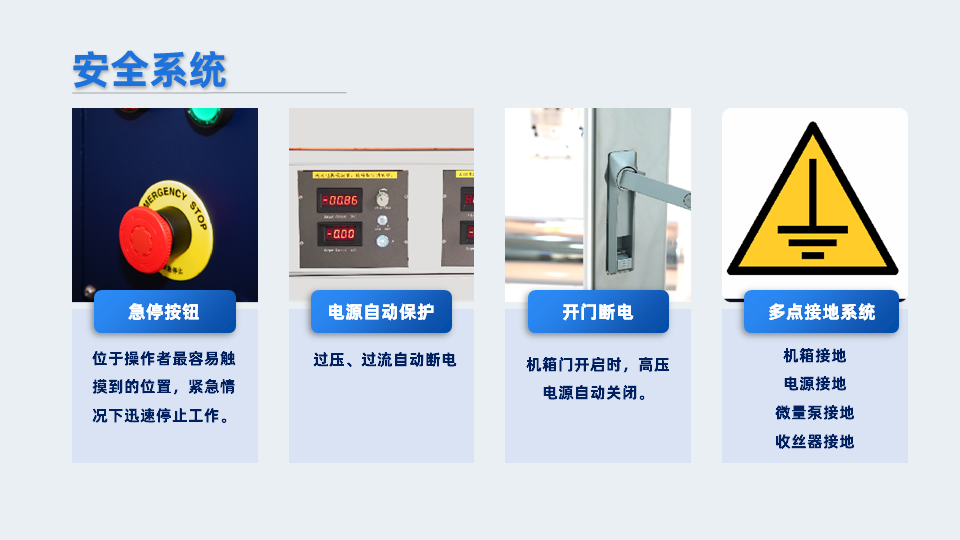

安全系統 | 緊急按鈕；開門斷電裝置；靜電消除裝置 |

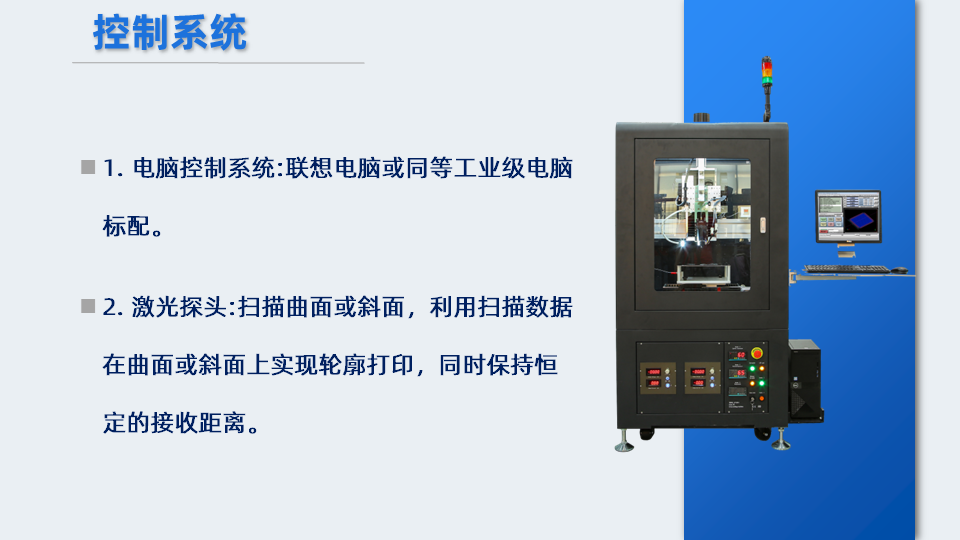

控制系統 | 觸摸屏：彩色7寸進口觸摸屏。PLC：日本松下 |
保修期 | 1年 |
|
|

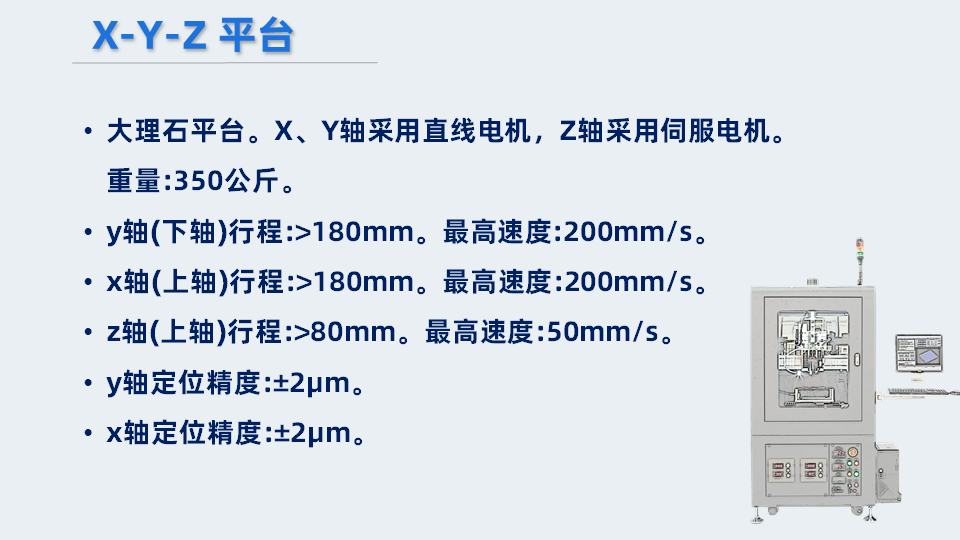

High-resolution X-Y-Z 3D moving stage for TL-03-200mm | |||
Marble stage + Gantry structure，X & Y: Linear actuator，Z: Servo Motor，Intelligent Motion control soft. Materials: Aluminum. Weight: 350KG | |||
項目 | Y軸（下軸） | X軸(上軸） | Z軸 |
行程長度 | 200 mm | 200mm | 150mm |
負載 | / | 5 KG | 5 KG |
編碼器分辨率 | 0.1μm | 0.1μm | 0.1μm |
最大加速 | 1 G | 1 G | 1 G |
最大速度 | 200 mm/s | 200 mm/s | 20 mm/s |
重復精度 | ±1μm | ±1μm | ±6μm |
定位精度（補償后） | ±5μm | ±5μm | ±15μm |
垂直直線度 | ±4μm | ±4μm | ±5μm |
水平直線度 | ±4μm | ±4μm | ±5μm |
材料 | 大理石00級 | Al | Al |
High-resolution X-Y-Z 3D moving stage for TL-03-400mm | |||
Marble stage + Gantry structure，X & Y: Linear actuator，Z: Servo Motor，Intelligent Motion control soft. Materials: Aluminum. | |||
項目 | X axis | Y axis | Z axis |
行程 | 400 mm | 400mm | 100mm |
最大負載 | / | 15KG | 10 KG |
反饋分辨率 | 0.1μm | 0.1μm | 0.1μm |
最大加速度 | 1 G | 1 G | 0.1 G |
最大速度 | 1 m/s | 1 m/s | 0.1 m/s |
重復精度 | ±2μm | ±2μm | ±2μm |
定位精度（校準后） | ±3μm | ±3μm | ±6μm |
垂直直線度 | ±5μm | ±5μm | ±5μm |
水平直線度 | ±2μm | ±2μm |
|
正交性 | ±5μm |
| |
材質 | 大理石 | 大理石 | Al |
